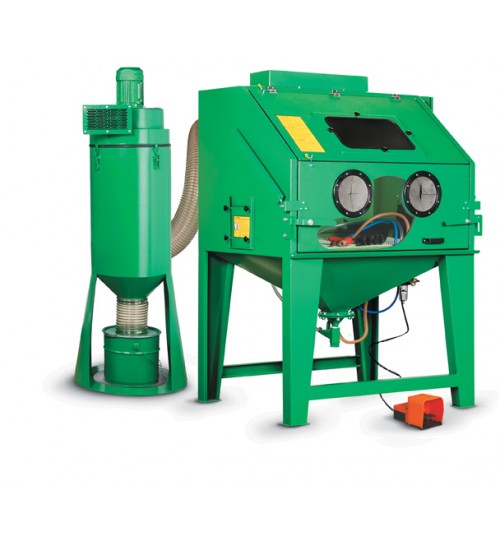

Sandstrahlkabine Eco 80
Economy-Modelle für den langlebigen leichten und mittleren industriellen Einsatz. Frontbeladung oder Beladung von oben mit dem Kran. Platzsparend und flexibel durch Verwendung eines freistehendem Patronenfilter. Für den Betrieb mit wiederverwendbaren und staubarmen Strahlmitteln. Die Strahlkabinen werden in Übereinstimmung mit den europäischen CE-Vorschriften hergestellt und erfüllt alle Vorschriften zur Bedienersicherheit und Staubfilterung.
Produktbeschreibung:
Die Strahlkabinen haben eine stabile vollverschweißte Konstruktion und werden mit einem am Kabinentrichter montiertem Injektor-Strahlsystem und freistehendem Staubabscheider mit Filterpatrone geliefert.
Die Strahlkabinen werden für langlebigen Einsatz bei leichten bis mittlere Beanspruchungen in der Industrie konstruiert.
Funktionsbeschreibung:
Durch betätigen eines Fußpedals strömt bei geschlossener Türe Druckluft durch die Pistole. Die Luftbewegung saugt Strahlmittel in die Mischkammer der Pistole. Das Strahlmittel vermischt sich mit der Luft und wird durch die Düse herausgeschleudert. Sandstrahlen in der Kabine ist in Folge nur bei geschlossener Türe möglich.
Anwendungsfelder:
Strahlreinigen, Entrosten, Entgraten, Härten, Läppen, Entzundern, Aufrauen von Oberflächen, Oberflächenfinish, uvm.
Abmessungen:
Technische Daten und Lieferumfang
|
Typ 80S base |
Typ 80S |
Typ 80SF |
Typ 80SL |
|
| Gewicht kg |
139 |
199 |
199 |
239 |
|
Dimensionen, Innen TxBxH, mm |
750x520x660 |
750x520x660 |
750x520x660 |
750x520x660 |
|
Dimensionen, Außen TxBxH, mm |
950x680x1660 |
950x680x1660 |
950x680x1660 |
950x680x1660 |
|
Staubabscheider, TxBxH, mm |
- |
600x600x1620 |
600x600x1620 |
650x600x2010 |
|
Staubabscheider, Bauart |
- |
DC-370 |
DC-370 |
DC-550 |
|
Filterfläche (Polyester), m2 |
- |
2,7 |
2,7 |
7,5 |
|
Jet-Abreinigung des Filters |
- |
Nein / manuell |
Ja |
Ja |
|
Volumenstrom Filter, m³/h |
- |
800 |
800 |
870 |
|
Gegendruck Lüfter, Pa |
- |
1075 |
1075 |
1310 |
|
Elektrischer Anschluss |
0,1 kW, 230V |
0,55 kW, 400V |
0,55 kW, 400V |
0,7 kW, 400V~ |
|
Innenwandauskleidung mit Gummimatten |
Nein |
Nein |
Ja |
Ja |
|
Lieferumfang (alle Modelle) |
- hochwertige 600 mm Strahlhandschuhe mit Gewebeinnenfutter - Injektorstrahlpistole GX - Wolframkarbid Strahldüse GXT-8 - Strahlmitteldosierventil - Druckluftfilter mit 5µ Filterelement - Pilotgesteuerte Druckregelung - Türsicherheitsschalter |
|||
Druckluftverbrauch Injektorstrahlen:
|
Düsen Ø |
Druckluftbedarf m³/min. |
|||
|
|
3 bar |
4 bar |
5 bar |
6 bar |
|
6,0 mm |
0,36 |
0,46 |
0,54 |
0,62 |
|
8,0 mm |
0,70 |
0,78 |
0,86 |
0,94 |
|
10,0 mm |
0,95 |
1,13 |
1,23 |
1,51 |
|
12,0 mm |
1,28 |
1,51 |
1,63 |
1,75
|
Zusatzinformation
| Artikelnummer | div. Artikel 42 |
|---|---|
| Einheit | Stk |
| Farbe | Nein |
| Lieferzeit | ca. 8 - 10 Wochen |
